Hard Disk Drive

3 min read

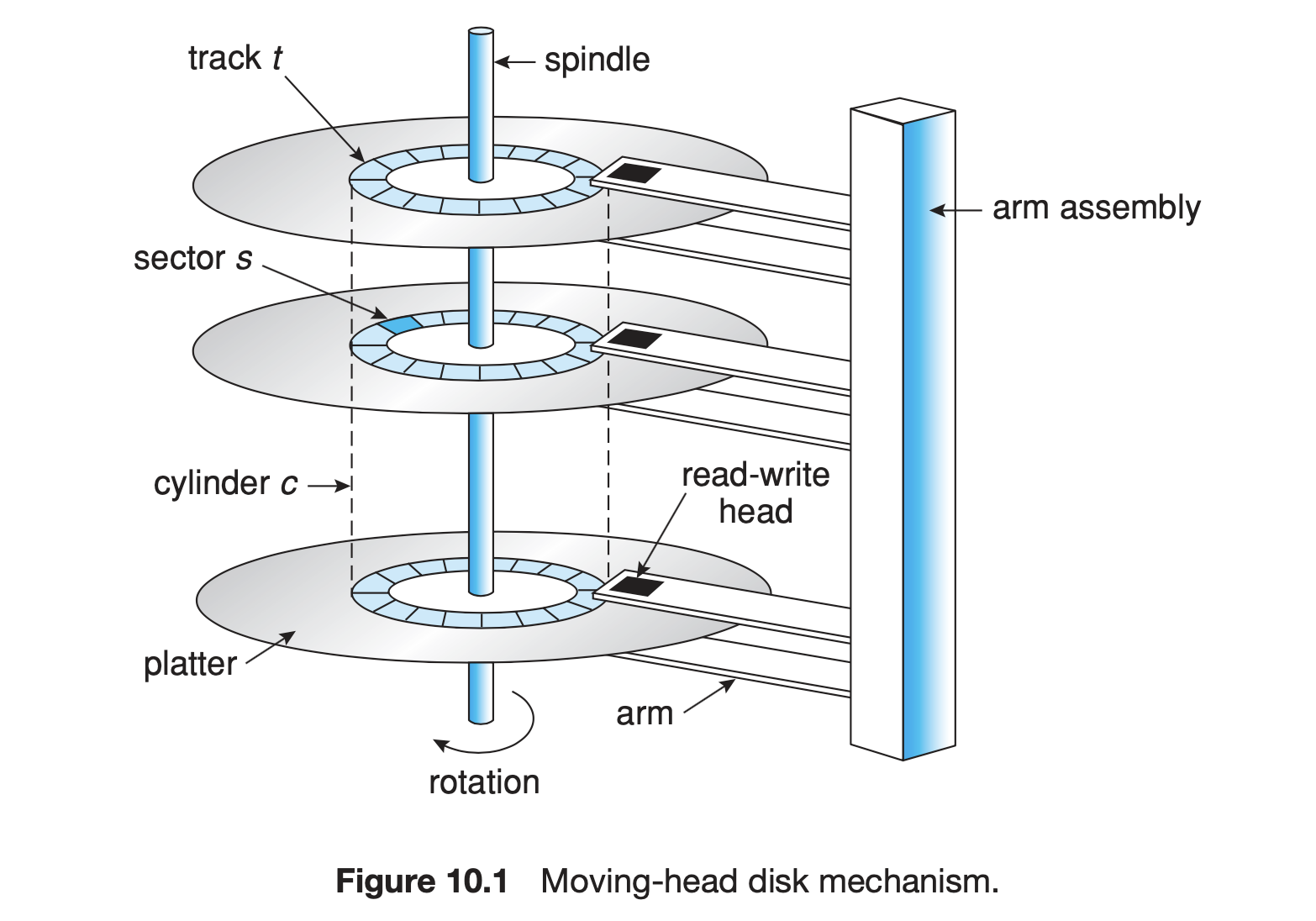

위 그림은 하드디스크의 구조이다.

  • platter
    • 실제 데이터를 기록하는 자성을 가진 원판이다. platter는 그림과 같이 여러 개가 존재하고 앞뒤로 사용할 수 있다. 한 platter는 여러 개의 track으로 이루어져 있다.
  • track
    • platter의 동심원을 이루는 하나의 영역이다.
  • sector
    • 하나의 track을 여러 개로 나눈 영역을 sector라 한다. sector size는 일반적으로 512 bytes이며 주로 여러 개를 묶어서 사용한다.
  • cylinder
    • 한 cylinder는 모든 platter에서 같은 track 위치의 집합을 말한다.

앞서 sector는 여러 개로 묶어서 사용한다고 했는데, 이를 **블록(block)**이라 한다. 하드디스크는 블록 단위로 읽고 쓰기 때문에 block device 라고 불리기도 한다.

하드디스크가 블록 단위로 읽고 쓰는 것을 확인할 수 있는 간단한 방법은 메모장 프로그램에서 알파벳 a만을 적고 저장해보자. a는 character로 1byte 크기를 갖는데, 실제 저장된 텍스트 파일의 속성을 확인하면 디스크에 4KB(하나의 block size) 가 할당되는 것을 확인할 수 있다.(실제 디스크 할당 크기는 운영체제마다 다르다.)

따라서 디스크는 비어있는 블록들의 집합이라고 볼 수 있다.(pool of free blocks) 그렇다면 운영체제는 각각의 파일에 대해 free block을 어떻게 할당할까? 다음글에서 알아보자.
